无动力自动加药装置

该装置为解决油田公司各采油厂油井清蜡、热洗井费用高的问题，使用活塞加药装置，它将可在套管高压井、集输井场、水平井实现单井加注药剂，安装、调试操作简单，安全可靠；可持续向套管环空及流程内加注清蜡剂（药剂），加药量可根据油井情况调整达到最佳配伍，达到加药清蜡精细化管理，延长检泵周期提高经济效益；寿命长，该装置核心部件及药剂箱均采用不锈钢或防腐处理，确保符合各种化学性质药剂应用；安全、运行成本低：该装置突出特点是运行不需要接入电源，降低采油成本杜绝用电安全隐患。

（1）活塞加药装置技术机理

活塞加药装置是在柱塞泵工作原理上，设计为立式结构并固定在井口法兰部位，当抽油机光杆下行时，安装在光杆上的压盘向下推动阻尼减震器，继而推动加药装置柱塞下行，将药剂持续注入油井、管线；当抽油机光杆上行时，加药装置复位弹簧将柱塞上推完成抽吸药剂，实现柱塞往复运动对油井、管线实施持续加注药剂。

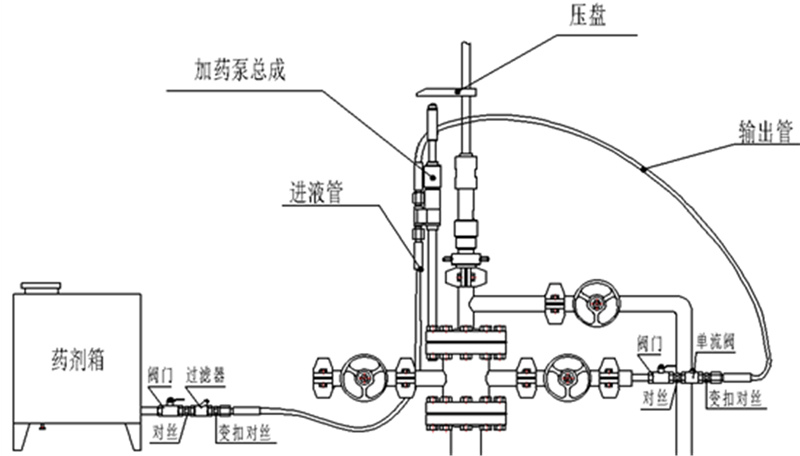

原理示意图

现场安装图

（2）技术特点：

①设有微量调整部件能精确控制柱塞行程，提高加药精度（根据结蜡程度调整加药量）；

②安全方面无高压电、无高压管路和容器；

③设计结构紧凑，易安装维护，排量为1.5-20升/天，药剂箱容量150升；最佳灌注量120升。

④压力密封检测10MPa条件下稳压20分钟无渗漏，设备外观无扭曲变形、鼓胀等不合格项；

⑤使用寿命3年以上。

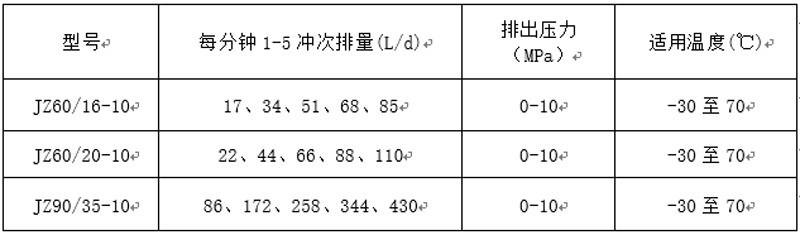

（3）指标参数：
