原油储罐液位自动监测系统

液位计由法兰、连接导线、波导丝、感应线圈、骨架、屏蔽器、保护套管、磁铁组件、外壳、阻尼器、连接线、固定块和测量电路几个部分组成。在每根波导丝的靠近电子仓侧端部设有感应线圈，感应线圈缠绕在高稳定性的聚四氟材料骨架上，屏蔽器分别包围在感应线圈外部，波导丝穿过骨架内孔，连接导线电气连接。在骨架内部设有阻尼器并用固定焦固定。

液位计总体结构如右图。测量电子单元在罐体之外，包括脉冲发生、回波接收、信号检测与处理电路。由不锈钢材料做的保护套管套在波导管外，插入液体中直达罐底。

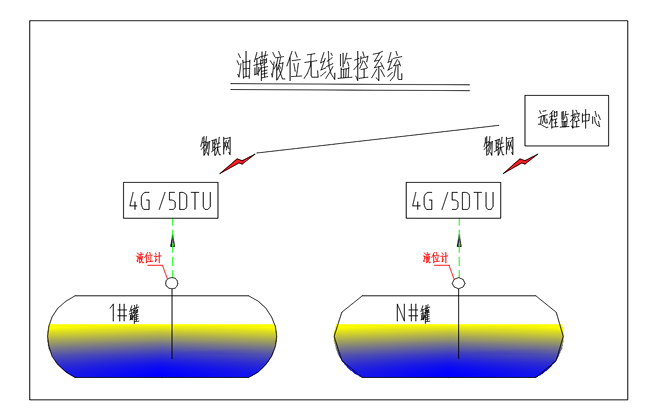

目前设计的液位远传系统是由磁滞伸缩液位计、防爆箱、4G/5G无线路由器、监控后台组成。液位信号通过4G/5G无线路由器传输到远程接收终端，远程终端实时显示各个油罐的液位.只要有网络，工程师可以在任何地方查询各个油罐的液位。油罐现场无人值守。

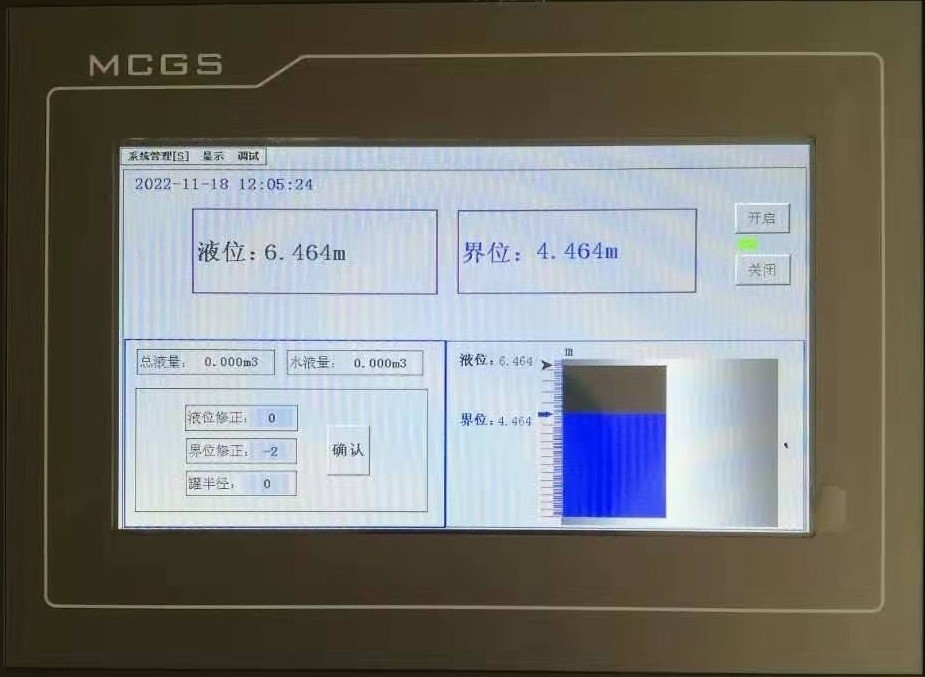

液位显示界面

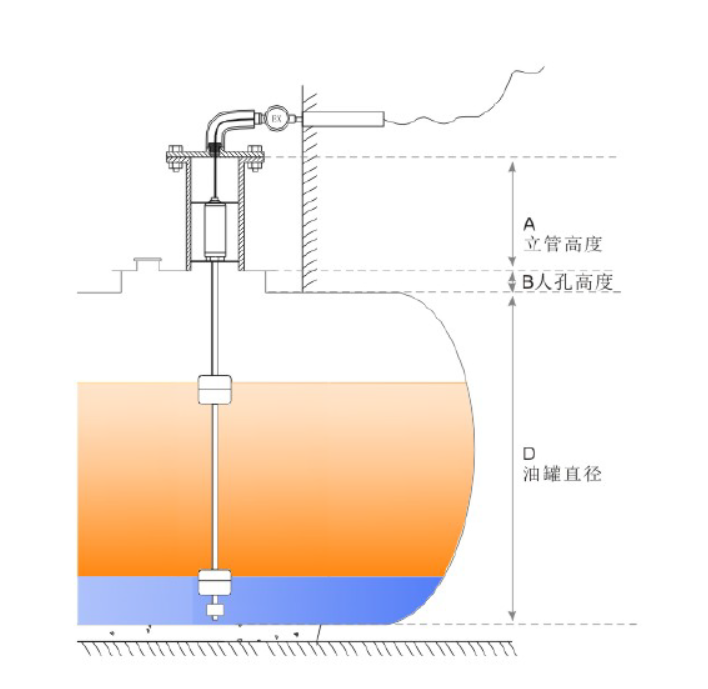

现场安装示意图
